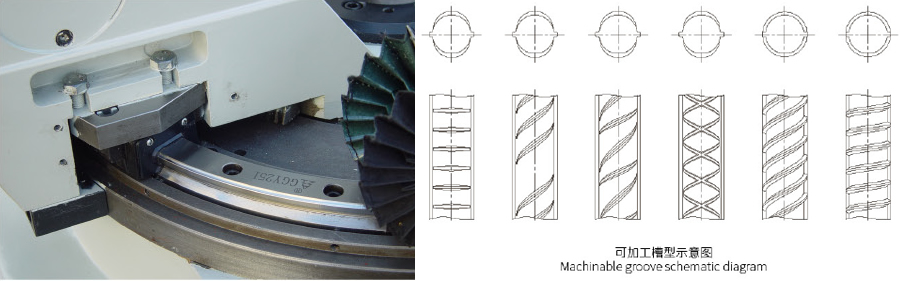

XK9350系列数控螺纹钢轧辊月牙槽铣床适合加工直径小于500mm，长度小于2500mm的轧辊，可自动加工φ6~φ50螺纹钢轧辊的各种规格月牙槽、等高肋槽（完全符合GB1499-2018标准）。机床按客户要求自动切削不同旋向、任意螺旋升角的月牙槽，能在轧辊周向任意等分（或不等分）的分度或空格；可在轧辊任意位置上自动刻制产品规格、等级、商标等标记（XK9350F、MTC2540除外）。还可以按用户要求对非标准轧辊的进行任意槽型、文字、标记加工。达到功能突出、一机多用的目的。
铣头采用新型滚动圆弧导轨支承，解决了铣头支撑的刚性问题，同时大大提高了回转方向的灵敏度及定位精度。洗头电机采用大功率2.2KW电机驱动，保证切削过程中的稳定性。
机床纵向采用滚珠丝杆传动（避免齿轮齿条传动不精确的缺点），数控系统自动控制，能实现一道孔型到下一孔型自动移动，定位精确，无需人工手动移动。
机床尾座采用固定顶尖+高精度尾座旋转主轴结构，避免采用普通活动顶尖带来的支撑刚性不足的问题。
技术参数：
|
型号 |
工件材质 |
可加工轧辊直径 |
长度 |
适合螺纹规格 |
切削方式 |
主轴功率 |
主轴转速 |
|
XK9350 |
普通轧辊贝氏体轧辊等 |
Φ100~Φ500mm |
2500mm |
5~50mm |
摆动雕铣 |
2.2KW |
0~3000r/min |
|
XK9350B |
普通轧辊贝氏体轧辊等 |
Φ100~Φ500mm |
2500mm |
5~50mm |
摆动雕铣 |
2.2KW |
0~3000r/min |
|
XK9350C |
普通轧辊贝氏体轧辊等 |
Φ100~Φ500mm |
2500mm |
5~50mm |
摆动雕铣 |
2.2KW |
0~3000r/min |
|
型号 |
切削速度 |
精度 |
头架主轴锥孔 |
机床外形尺寸 |
重量 |
控制系统 |
伺服驱动 |
|
XK9350 |
0~800mm/min |
0.005mm |
MS5# |
4000×1580×1900mm |
4.2T |
华兴 |
步进电机 |
|
XK9350B |
0~1000 mm/min |
0.005 |
MS5# |
4000×1580×1900mm |
4.2T |
广数/华兴 |
伺服电机 |
|
XK9350C |
0~1200 mm/min |
0.001 |
MS5# |
4000×1580×1900mm |
4.2T |
西门子 |
伺服电机 |
